在木材应用领域，含水率与热胀冷缩的问题一直是影响产品品质的关键因素。而我们掌握的“精准干燥+致密封闭”组合策略，无疑是解决这一难题的制胜法宝！

含水率揭秘：高低之间的形变奥秘

高含水率：形变的催化剂

当木材含水率高于纤维饱和点（约30%）时，虽体积变化较小，但一旦低于此点，细胞壁吸着水的变化会让木材产生高达5%-10%的形变（弦向收缩率最大）。四季湿度波动更会加剧这种反复胀缩，严重影响木材的使用。

低含水率：木材稳定的守护者

将木材内部水分养生干燥至低于使用地平衡含水率（北方8%-11%，南方10%-13%），木材内部水分与环境趋于平衡，形变风险大幅降低。再配合封闭处理，阻断水分通道，稳定性更上一层楼！

防涨筋透明封闭底：稳定木材的秘密武器

物理隔绝：密不透风的水分防线

我们的防涨筋透明封闭底，具有极高的致密性，能渗透至木材孔隙，形成密不透风的连续膜层。完全固化木材后，即使泡在水里，外部水分也无法再渗透到木材内部，实验证明，有效封闭率可将木材含水率波动控制在±1%以内，远低于未处理木材的±5%，真正实现对水分交换的强力阻断！

应力分散：避免开裂的良方

封闭处理能均匀分散木材因温度变化产生的微观应力，防止局部开裂。以涂覆封闭底漆的松木为例，在温差20℃环境下，热膨胀系数可降低约30%，大大提升木材的耐用性，前提是木材含水率必须低于当地的最低湿度环境。

在北方，最干燥的时候当地空气湿度不足10%，如果木材含水率高出当地最低湿度太多，特别是业主开暖气后，或者夏天高温干燥天气，会形成高温低湿环境，如果木材含水率过大，加上又已经做了全封闭透明涂装，高温环境下水分无法往外释放时，就会导致含水率过高的木材遇热膨胀变形。

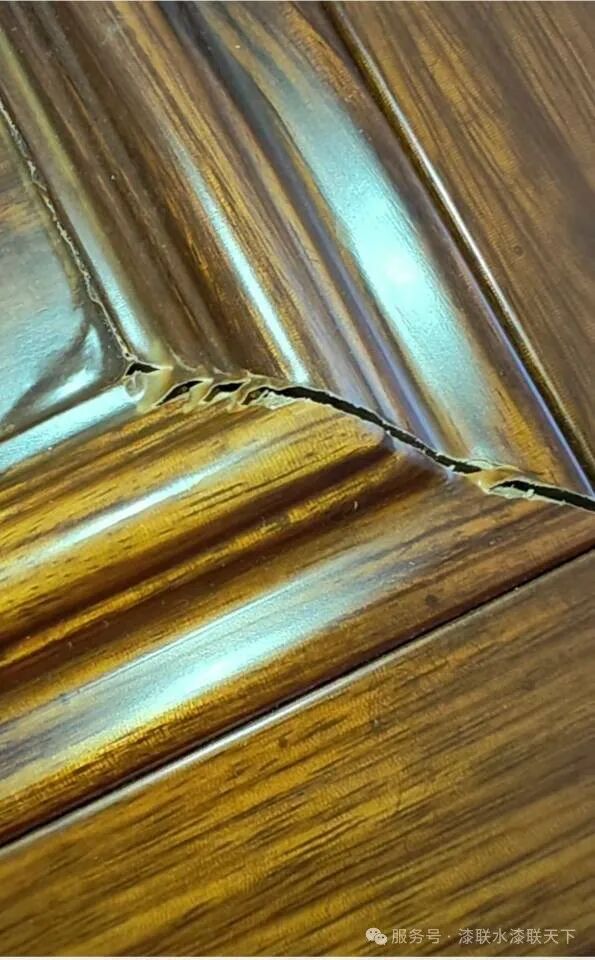

一旦木材膨胀后被撑大裂开，水分往外逐步释放后，木材就会逐步收缩变形，还也会导致工艺缝隙或者已经开裂的缝隙变大，或者柜门跟柜门之间的缝隙变大。所以木材含水率过大，经过季节性温湿度变化，后期膨胀开裂变形就是这么来的，本质上就是含水率过高的木材内部水蒸汽压力与外部强度失衡的物理现象。

如果木材含水率本身就低于当地环境的最低湿度，加上又做了透明封闭底处理后，水分无法再进入木材，即使温度再高，木材也很难出现膨胀开裂变形问题。

协同效应：双重稳定机制的威力

若木材预先干燥至8%-12%含水率（低于当地最低湿度的平衡点2%-4%），再施涂防涨筋透明封闭底加以渗透固化木纤维，就能形成“双重稳定机制”。木材内部低含水率减少蒸汽形变潜能，外部透明封闭底涂层防止湿度渗透到木材内部，让木材稳定性达到极致！

实际应用：细节决定成败

完整工艺：全方位的保护

确保透明底漆完全覆盖木材表面（包括端面）至关重要，建议采用两遍以上喷涂，并配合砂光处理提升附着力，防止水分侵入。

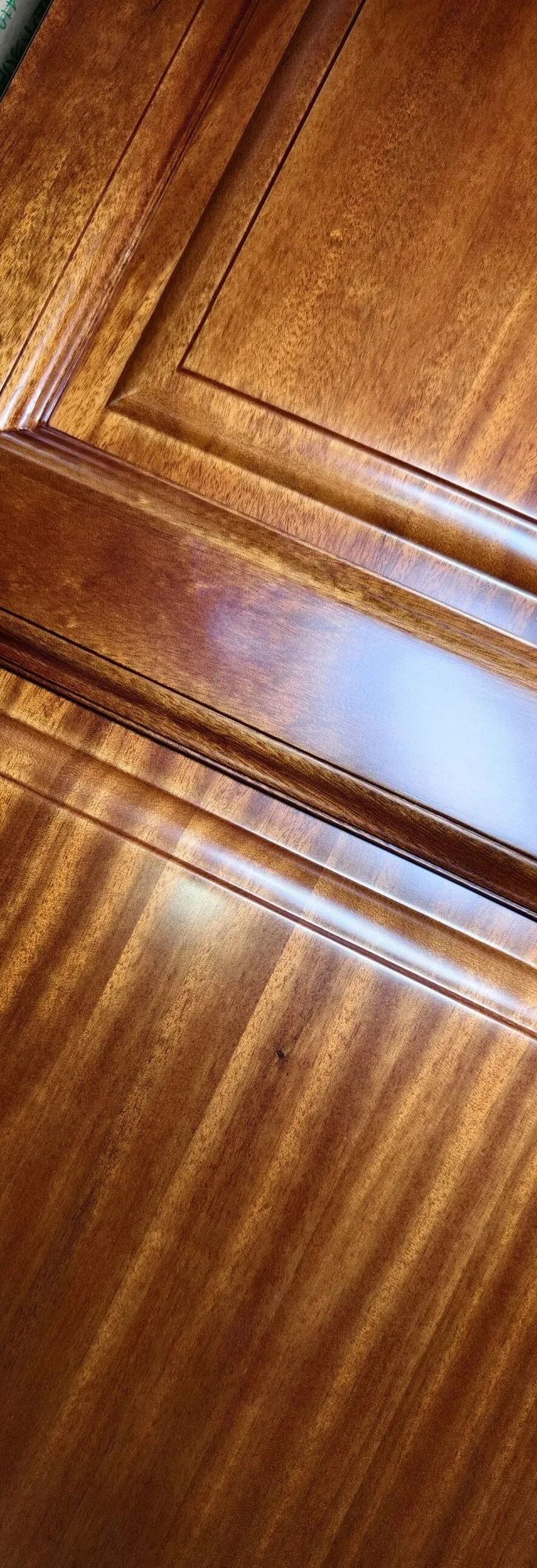

我们目前的全封闭透明涂装，一次防涨筋透明封闭底，两次水性双组分透明清底，一次水性水性双组分透明清面，四层涂层、四层防护，可完美杜绝外部水分渗透到木材内部，前提必须是在涂装施工前、提前将木材含水率降至当地最低湿度值以下。比如白茬擦色后，可以摆放在远红外线干燥房，使用远红外线干燥一晚上，让木材内部的水分低至8-12%的含水率，然后再来喷涂透明防涨筋封闭底，木材被渗透固化后，外部的水分就无法进入木材内部了，从而能保证木材在后期不同季节的稳定性。

环境适应：应对极端气候

在极端气候地区（如北方供暖季湿度<8-20%），业主也可提供额外的加湿预防措施，避免木材过度失水导致封闭层应力开裂，让木材在各种环境下都能保持稳定。

材料匹配：因材施策

不同木材特性不同，高密度木材（如柚木、红木）配合封闭处理稳定性更优；而松木等软木，我们会增加封闭层厚度（建议≥50μm），弥补孔隙率缺陷，确保每一种木材都能发挥最佳性能。

数据说话：效果一目了然

对比实验数据清晰显示，未处理木材弦向收缩率高达2.5%，仅干燥处理为0.8%，而采用我们“干燥+封闭处理”的木材弦向收缩率低至0.2%，稳定性优势不言而喻！

这一“精准干燥+致密封闭”原理已广泛应用于高端实木家具、乐器制造等领域，显著提升产品在四季环境中的尺寸稳定性。如果您正在为木材形变问题困扰，不妨立即联系我们，让我们一起为您的产品品质保驾护航！
