（一）泛白灾难的连锁反应

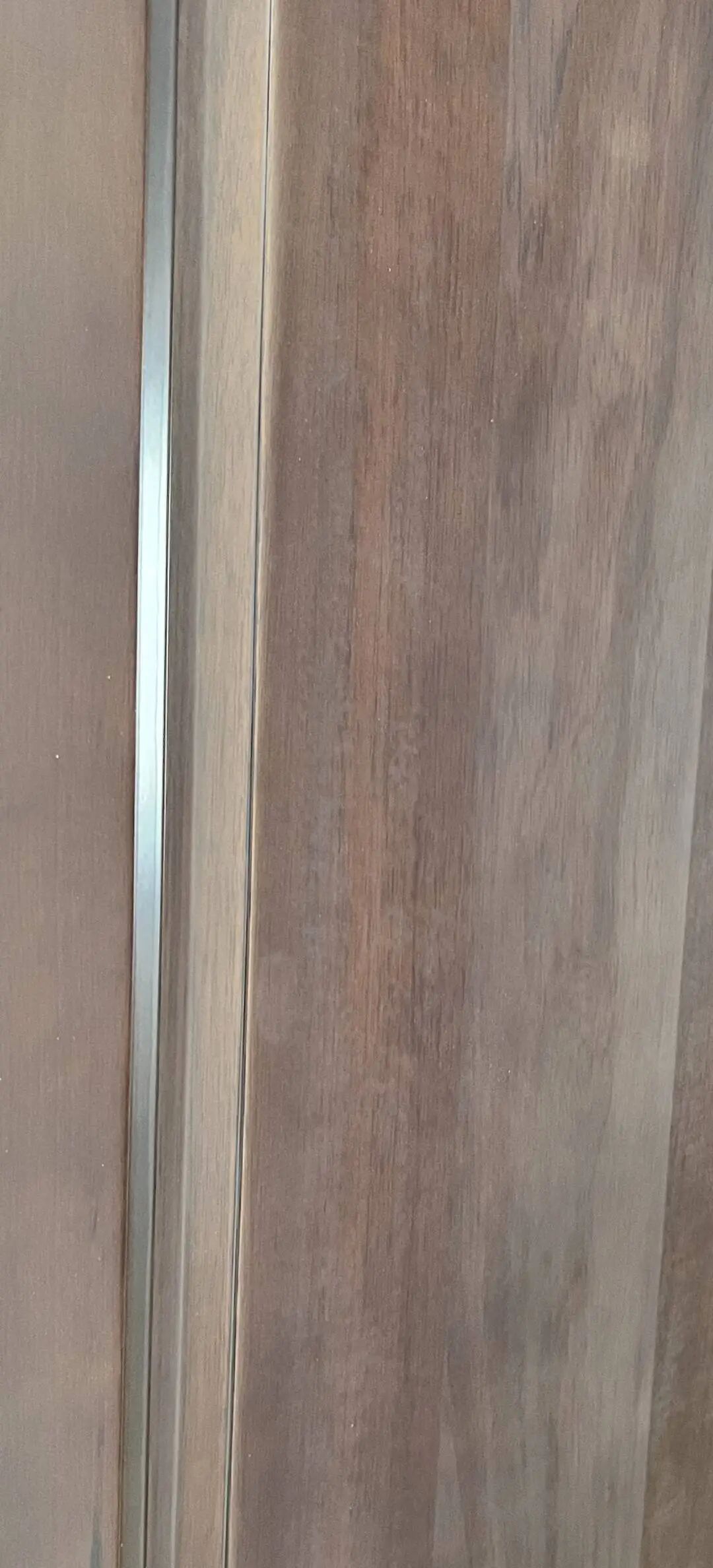

在家具制造行业，水性木器漆以其环保特性逐渐成为众多厂家的选择。但在这看似美好的发展背后，却隐藏着一个足以让众多家具厂遭受重创的隐患 —— 水性木器漆后期漆膜泛白。当水性木器漆家具流入市场 3-6 个月后，雨季或冬季的高湿环境常触发漆膜 “隐性炸弹”—— 表面逐渐出现雾状白斑，轻则影响外观，重则导致漆膜粉化剥落。

曾有一家颇具规模的定制家具厂，花费大量资金和精力投入水性木器漆家具的生产，本期望借此开拓更广阔的市场，提升品牌形象。然而，让他们始料未及的是，产品投放市场不久，就陆续收到客户反馈，家具表面出现了不同程度的泛白现象。起初，工厂还试图通过简单的售后维修来解决问题，但随着泛白情况愈发严重，涉及的产品数量不断增多，维修已经无法满足需求，最终只能面临客户的大规模退单。这一次的事故，让这家工厂单次损失超 800 万元，而后续为了处理这些问题产品，承担高额的售后成本，工厂资金链断裂，最终被迫停产。

这类案例并非个例。据不完全统计，在出现水性木器漆后期漆膜泛白问题的工厂中，70% 的工厂缺乏有效修复方案。面对泛白的家具，他们只能无奈地承担全额返工费用。每平米返工成本高达 200 - 300 元，而这一费用是初次涂装成本的 3 - 5 倍。如此高昂的成本，对于许多利润本就微薄的家具厂来说，无疑是沉重的打击，不少工厂甚至因此一蹶不振，陷入经营困境。

（二）行业认知误区：被掩盖的真凶

在水性木器漆的应用过程中，行业内传统认知往往聚焦于木材涨筋、单宁酸渗黄等较为显性的问题。这些问题在涂装过程中或者涂装完成后的短时间内就容易被发现，所以长期以来吸引了众多厂家的关注和研究。然而，后期漆膜泛白这个 “慢性杀手” 却被大家严重忽视。

从时间维度来看，数据显示，60% 的泛白问题在涂装完成后 1 - 3 个月才显现，这个暴露周期远远超过了木材自身缺陷的暴露时间。这就导致很多工厂在生产过程中，由于前期没有发现问题，就放松了警惕，按照正常流程将产品推向市场，结果却在后期遭遇了严重的泛白危机。

在质量把控方面，85% 的工厂未将 “长期耐湿性能” 纳入品控标准。他们更多地关注产品在短期内的外观和性能表现，而忽视了产品在不同环境下长期使用可能出现的问题。在生产过程中，没有对水性木器漆的耐湿性能进行严格测试和把关，使得那些耐湿性能不达标的产品流入市场，最终引发了后期漆膜泛白的问题。当这些问题集中爆发时，工厂们往往毫无应对能力，只能眼睁睁地看着自己的产品出现质量问题，遭受巨大的经济损失。

二、三大核心诱因：解码漆膜泛白的底层逻辑

（一）干燥环节的 “表面功夫”：表干里不干的致命陷阱

水性漆的成膜过程，就像是一场与水分的赛跑，水分的挥发速度直接决定了漆膜的质量。正常情况下，水性漆需要在合适的温湿度条件下，让水分均匀且充分地挥发，从而形成致密、稳定的漆膜。但当外界环境湿度＞70%，或是温度＜15℃时，这场赛跑就变得异常艰难。

在这样的环境中，水性漆如果仅依靠自然干燥，就如同给这场赛跑设置了重重障碍。表面的水分在相对较快的速度下蒸发，形成了一层看似干燥的漆膜，然而内部的水分却被困在了里面，无法及时挥发出去，从而形成了一种 “漆包水” 的结构。就好像一个被包裹在塑料袋里的潮湿物品，虽然表面看起来干燥了，但内部却依然湿漉漉的。

为了更直观地了解这种情况，我们来看一组检测数据。在自然干燥的条件下，经过 48 小时后检测，漆膜内部的含水率仍可达到 12%-15%。而通过专业干燥设备干燥的漆膜，其含水率能够被控制在＜5%。这意味着，自然干燥的漆膜内部含水率是设备干燥的 3 倍以上。如此高的含水率，就像是一颗定时炸弹，随时可能引发漆膜泛白的问题。随着时间的推移，这些被困在漆膜内部的水分会逐渐破坏漆膜的结构，使其变得疏松、脆弱，最终导致泛白现象的出现。

（二）耐水性能的 “偷工减料”：水底水面的双重考验

在水性木器漆的应用中，基材封闭底漆与面漆的耐水性能，就如同房屋的地基和屋顶，任何一方出现问题，都可能导致整个建筑的 “坍塌”，也就是漆膜泛白问题的出现。

先看底层，也就是基材封闭底漆。如果在涂装过程中，没有使用耐水型封闭底漆，那么这就相当于给基材埋下了一颗 “定时炸弹”。在高湿环境下，未被有效封闭的板材会持续释放潮气，这些潮气就像一个个 “小刺客”，不断地侵蚀着漆膜与基材的界面层。随着时间的推移，界面层会逐渐软化，失去原有的稳定性，最终导致漆膜泛白。这种情况在一些对成本控制较为严格的工厂中尤为常见，他们为了降低成本，选择使用价格低廉的普通底漆，却忽视了其耐水性能的不足，从而为后期的质量问题埋下了隐患。

再看面层，即面漆的耐水性能。普通面漆的耐湿擦次数如果＜50 次，就很难满足实际使用中的需求。在遇到冷凝水等潮湿情况时，面漆中的树脂就容易发生乳白析出的现象，就像牛奶遇到酸性物质会凝结一样。而合格品的面漆耐湿擦次数需≥200 次，只有达到这个标准，才能在各种环境下保持稳定的性能。某木门厂就曾因为误用了普通的水性面漆，在梅雨季节时，产品的泛白率高达 40%。这不仅导致了大量的产品报废，还使得工厂不得不承担高额的返工成本和客户赔偿，直接经济损失超过百万，对工厂的声誉和经营造成了巨大的冲击。

（三）工艺链条的 “木桶效应”：从基材到涂装的全流程漏洞

在整个水性木器漆的工艺链条中，从基材的选择到涂装的每一个环节，都紧密相连，任何一个环节出现问题，都可能引发泛白的 “蝴蝶效应”。

首先是基材含水率，当基材含水率＞15%（标准应＜12%）时，就如同在潮湿的土地上建造房屋，根基不稳，后续的涂装工作也难以保证质量。过高的含水率会导致在涂装过程中以及使用过程中，水分不断地从基材中释放出来，影响漆膜的干燥和稳定性，进而引发泛白。

稀释用水金属离子超标也是一个容易被忽视的问题。金属离子就像混入食材中的杂质，会破坏水性漆的化学结构，影响其干燥和固化过程，降低漆膜的耐水性和稳定性，最终导致泛白。

对于疏松板材，如果未做封闭处理，就像没有密封的容器，外界的湿气会轻易地侵入，使板材吸收过多的水分，在涂装后，这些水分会逐渐渗透到漆膜中，导致漆膜泛白。

漆膜厚度也是一个关键因素，当漆膜厚度＞80μm 时，就容易出现内部不干的情况。这就好比一个厚厚的蛋糕，外面已经烤好了，但里面还是生的。内部不干的漆膜，其结构不够致密，容易受到水分和外界环境的影响，从而引发泛白。

钉眼嵌补材料的吸水率也不容忽视，当吸水率＞20% 时，在高湿环境下，嵌补材料会吸收大量的水分，这些水分会逐渐传递到漆膜中，破坏漆膜的结构，导致泛白。

湿热循环测试是检验水性木器漆耐湿性能的重要手段，如果未做此测试，就无法提前发现产品在不同环境下可能出现的问题。例如在 60℃/95% RH 的环境模拟中，通过观察漆膜的变化，可以提前发现潜在的泛白风险。

干燥设备的风速也会影响漆膜的干燥效果，当风速＜0.5m/s 时，湿气就无法及时排出，会滞留在漆膜周围，影响水分的挥发，导致漆膜干燥缓慢，含水率升高，最终引发泛白。

三、攻防兼备：构建从预防到修复的全周期解决方案

（一）事前预防：打造 “防潮铠甲” 三道防线

1. 干燥设备的刚性投入
   ：拒绝 “靠天吃饭”，强制配备恒温恒湿干燥房及烘烤房，恒温恒湿干燥房将温度控制在 25 - 35℃，湿度维持在 50 - 60%，风速设置为 0.8 - 1.2m/s。在这样的环境下，水性漆中的水分能够快速且均匀地挥发，从而形成高质量的漆膜。完全表干后，再拉入烘烤房进行35-45度的烘烤至6-10小时，通过烘烤后形成更高性能的漆膜，以确保后期出货后万无一失。
2. 以日产 500 件的工厂为例，投资 20 - 50 万元引进热泵式干燥线，是一项极具性价比的选择。这条干燥线就像是一位高效的 “干燥大师”，它能够将单批次干燥时间从漫长的 72 小时大幅压缩至短短 8 小时，生产效率得到了极大的提升。而且，在它的 “保驾护航” 下，泛白率从令人头疼的 30% 急剧降至 1% 以下，产品质量得到了可靠的保障。这样一来，工厂不仅能够减少因泛白问题导致的返工成本，还能提高生产效率，增加市场竞争力，可谓一举两得。

2. 耐水性能的极限测试
   ：建立 “模拟高湿实验室”，对底材进行三重严苛考验。在冷热循环测试中，让底材在 - 20℃至 60℃的极端温度条件下循环 10 次，就像是让底材经历一场 “冰火两重天” 的考验，以此检测漆膜抗冻融泛白的能力；沸水浸泡测试则将底材放入 70℃的热水中浸泡 24 小时，模拟日常生活中可能遇到的高温高湿环境，观察是否出现不可逆泛白；冷凝水喷淋测试在 85% 湿度的环境下，持续喷淋冷凝水 48 小时，记录泛白启动时间，提前发现潜在的泛白风险。只有通过这三重考验的底材，才能进入下一道生产工序，从而确保产品在各种环境下都能保持良好的性能。

3. 基材处理的精准管控
   ：执行 “三查三必” 原则。查板材含水率，一旦发现超标，就必须进行烘干处理，确保涂装前基材含水率≤10%。使用红外测湿仪实时监控含水率，就像给板材安装了一个 “健康监测仪”，能够及时发现问题并采取措施。查表面油脂，若油性高，必进行封闭处理，防止油脂影响漆膜的附着力。查疏松程度，对于多孔的板材，必进行打底处理，增强漆膜与基材的结合力。并用 300 目砂纸顺纹打磨，就像给板材做了一次 “精细打磨护理”，能够有效提升封闭底漆的渗透力，为后续的涂装工作打下坚实的基础。

（二）事后修复：掌握 “漆膜回春” 核心技术

1. 轻度泛白
   ：对于未完全固化的漆膜（泛白时间＜15 天），采用 “除湿复烤急救法”，即 “升温除湿 + 紫外线固化” 组合。将工件移入 45℃的干燥房，这个温度既能加速水分的蒸发，又不会对漆膜造成损伤。配合 UV 灯（波长 365nm，照度≥800mW/cm²）照射 2 小时，紫外线就像一双神奇的 “修复之手”，能够促进树脂二次成膜，使漆膜重新恢复致密的结构。经过这样的处理，修复成功率可达 85%，让轻度泛白的漆膜重焕光彩。

2. 中度泛白
   ：针对已固化漆膜（泛白区域≤30%），采用 “梯度打磨重塑法”。按 “600 目→800 目→1000 目” 的梯度进行打磨，就像一层一层地 “剥去” 泛白的漆膜，直至泛白层完全去除。打磨完成后，对工件进行清洁，确保表面无杂质。然后涂刷耐水型中层漆（固含量≥45%），中层漆就像一层坚固的 “防护铠甲”，能够增强漆膜的耐水性能。最后再薄涂两遍高光面漆，使漆膜恢复 90% 以上的透明度，让家具重新展现出亮丽的外观。

3. 重度泛白

   ：当泛白面积＞50% 或伴随漆膜脱落时，需执行 “系统性返工方案” 全脱漆流程。使用水性脱漆剂（pH 值 7 - 9，避免基材损伤），水性脱漆剂就像一位温和的 “漆膜清除专家”，能够软化旧漆膜，使其易于去除。用高压水枪冲洗后，将工件干燥 48 小时，确保水分完全去除。然后重新进行 “封闭底漆→耐水腻子→耐水面漆” 三层涂装，在这个过程中，全程严格控温控湿，就像为涂装过程打造了一个 “理想的温室环境”，确保每一层漆膜都能均匀干燥，形成高质量的漆膜，让家具焕然一新 。

四、从 “谈水色变” 到 “水性掌控”：技术储备才是终极解药

在水性木器漆的领域中，众多家具厂 “谈水色变”，被后期漆膜泛白的问题所困扰。但我们应该明白，真正的解决之道并非是逃避，而是要积极地构建全面的技术储备体系，如同养蛇大师时刻准备着抗毒血清一样，为可能出现的问题做好充分的应对准备。

从硬件层面来看，干燥设备绝对不是可有可无的 “可选配置”，它是决定家具厂能否在水性木器漆领域成功的 “生存刚需”。为了降低工厂在设备投入上的压力，可以考虑将干燥设备的投入纳入环保补贴申请范畴。通过这种方式，政府能够以政策扶持的手段，分摊工厂的成本压力，鼓励更多的企业积极引入先进的干燥设备。当越来越多的工厂具备了良好的干燥条件，整个行业在水性木器漆的应用上就能更加稳定和成熟，推动行业朝着更加环保和高效的方向发展。

在技术层面，家具厂与水性涂料供应商之间的紧密合作至关重要。双方可以建立 “联合实验室”，共同针对不同地域的气候特点，定制专属的水性木器漆配方。比如，在南方高湿地区，添加硅烷改性树脂，能够有效增强漆膜的耐水性，使其在潮湿的环境中依然能够保持稳定的性能；而在北方干燥地区，增加成膜助剂，则可以帮助漆膜更好地形成，提高其柔韧性和附着力。

定期开展 “泛白案例复盘会” 也是提升技术水平的重要举措。在这些会议中，工厂和供应商可以共同分析过往出现的泛白案例，深入探讨问题产生的原因和解决方法，将这些经验总结归纳，建立起企业专属的《水性漆缺陷解决方案库》。这个解决方案库就像是一本 “武功秘籍”，当工厂在未来的生产中遇到类似问题时，能够迅速从中找到应对策略，大大提高解决问题的效率。

行业数据显示，那些提前布局技术储备的企业，水性漆良品率可达 98% 以上，售后成本仅为同行的 1/5。这些企业之所以能够取得这样优异的成绩，就是因为他们在技术储备上做足了功夫，从源头预防问题的发生，同时在问题出现时也有足够的能力去解决。当别人还在为泛白问题焦头烂额、四处寻找解决办法时，这些提前做好准备的企业早已掌握了 “水性木器漆的生存密码”，在市场竞争中脱颖而出。

水性木器漆的竞争，本质上是 “系统能力” 的比拼。从最初对后期漆膜泛白的恐惧，到能够从容应对，中间只差一套 “预防有术、修复有法” 的技术体系。在这个充满挑战的水性漆赛道上，没有侥幸的 “运气好” 的幸存者，只有那些未雨绸缪、“准备足” 的领跑者，才能在激烈的市场竞争中立于不败之地，引领水性木器漆行业朝着更加健康、稳定的方向发展 。
