底材种类：红橡实木

水漆品牌;漆联水漆

涂装种类：双组份水性白色开放漆

制作者：    唐扬永

施工湿度：40-70%

施工温度：5-35℃ ，最佳施工温度，15-30度

关于红橡实木做水性开放白漆，由于红橡实木含单宁酸，而单宁酸溶于水，曾经很多厂家都遇到过木材局部单宁酸吐黄的问题，有些厂家也为此赔了不少钱，笔者也测试了多种方法做水性开放白，总结了丰富的经验，不会出现单宁酸吐黄的问题，前提是必须使用我们提供的配套产品。

1 、白胚打磨

 导管先拉丝，然后320/400目砂纸精细打磨，由于后面白底打磨只有一次，白茬务必打磨到400砂纸。

2、双组份透明搽色宝，

QL704A主剂+QL704B固化剂，1:1调配，全湿搽涂，让木材吸收，表面收干净，活化期4小时可用，隔夜干燥固化后不会起毛刺也不会涨筋，有封闭木材单宁酸的作用，如果需要导管完全不露黑，干燥后也可搽一次水性白色格丽斯，待干后再喷双组份水性开放白底。

3、双组份水性开放白底

SBD5700 水性双组份开放白底漆+H80水性固化剂+水,=1:0.1:0.05-0.1

喷涂,左右交叉湿喷涂一个十字，以免导管里面喷不进白底。为了更好的防单宁酸吐黄，最好待干半天或者隔夜再打磨才喷双组份水性白面

4、打磨

400/600#砂纸精细打磨，注意局部白底不可打穿

5、水性双组份哑光白面三分光

SBM5603 水性双组份白面漆+H80水性固化剂+水，1;0.1:0.1喷涂，均匀湿喷涂一个十字，如局部有打穿白底，请用杯枪在打穿的局部先补一次双组份开放白底，然后再整体喷水性双组份白面。切记不要太臃肿，需要保留导管的开放度。待干一天后再包装。

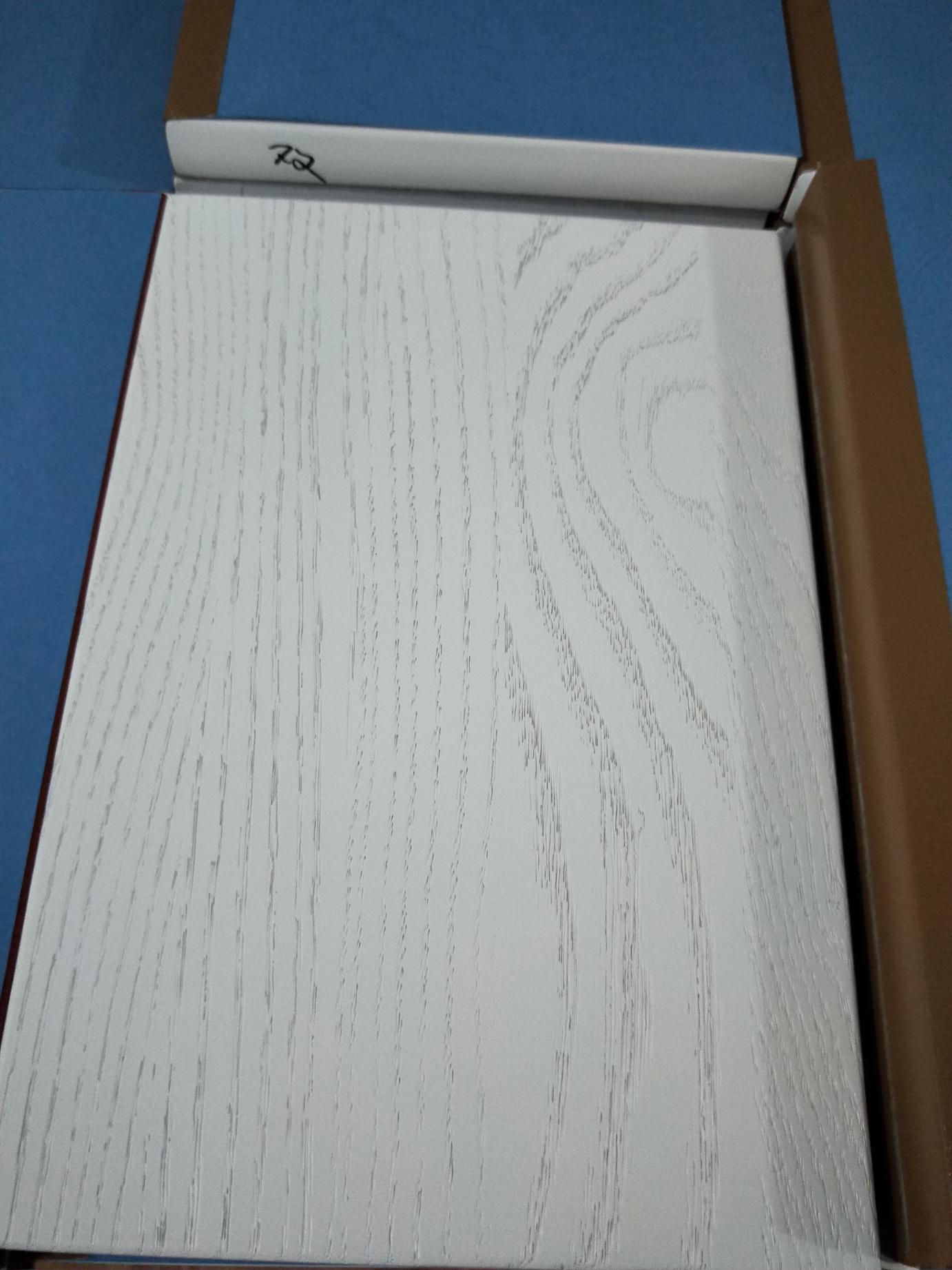

此工艺如果搭配我们的产品不会有问题，因为我们的双组份透明搽色宝、水性双组份开放白底，水性双组份白底都有防单宁酸功能，相当于有三道关卡阻碍单宁酸，所以不会有水性白漆吐黄的风险。
