制作者：    唐扬永    水漆品牌;漆联水漆

 施工湿度：35-80%    最佳施工湿度55% 左右

 施工温度：5-35℃  最佳施工温度18-28℃

同样的温度，湿度越低表干越快。同样的湿度：温度越高表干越快，温度越低表干越慢。 风速0.2~0.4m/s之间，流动风的大小，能够加速或者缓慢带走湿膜表面的水分，全封闭漆膜最佳表干时间30-50分钟间。湿度低于百分之六十，温度高于18度都能自然干燥，湿度低于百分之四十，需要辅助加湿，以免快干。强烈推荐使用恒温恒湿一体机做干燥，湿度设定在55%。温度设定在22度即可。

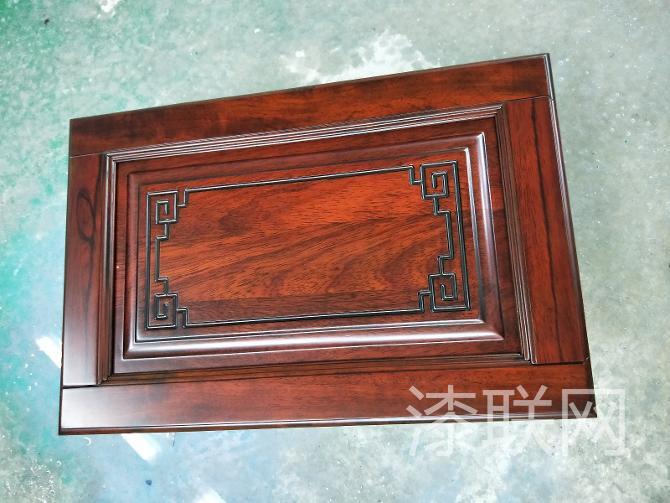

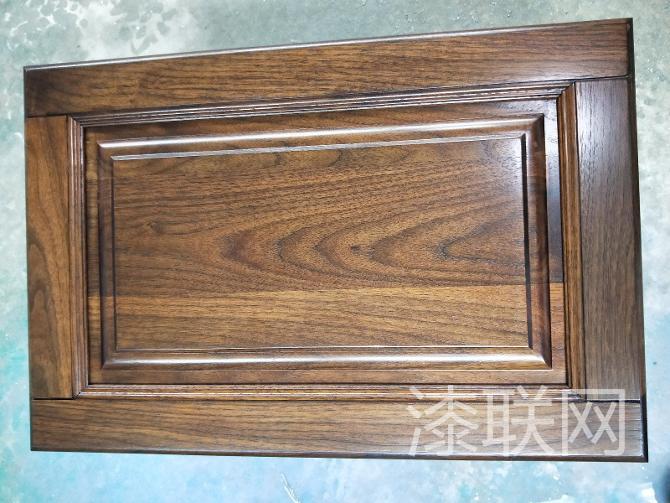

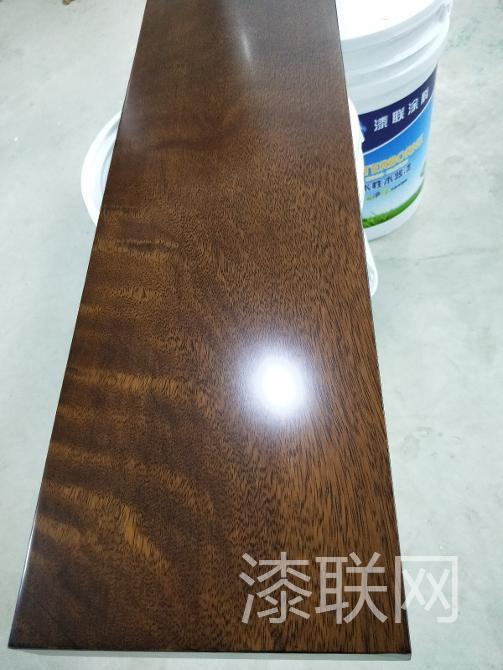

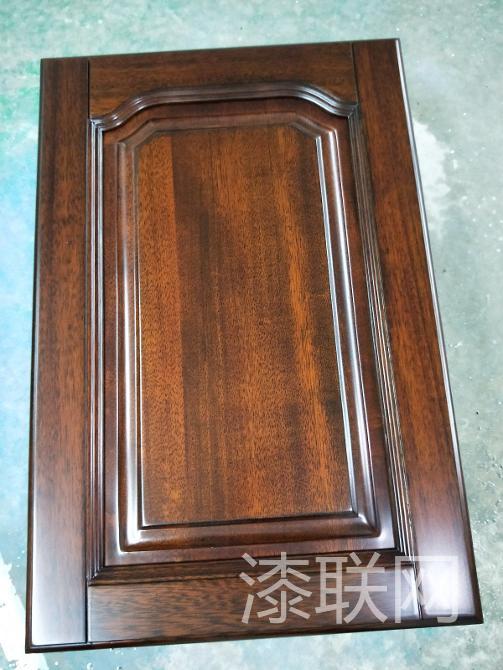

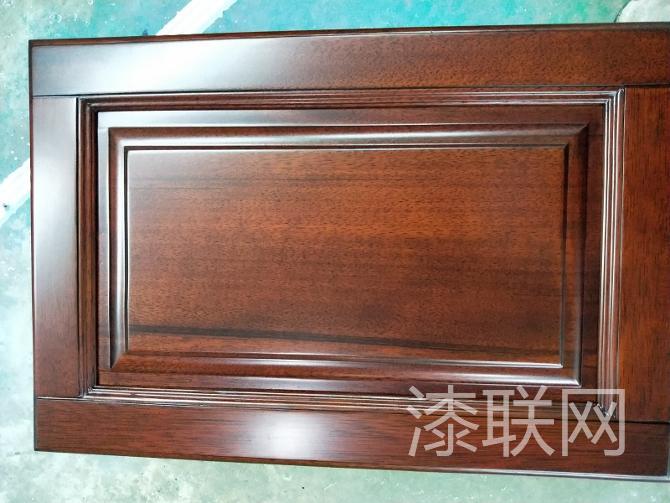

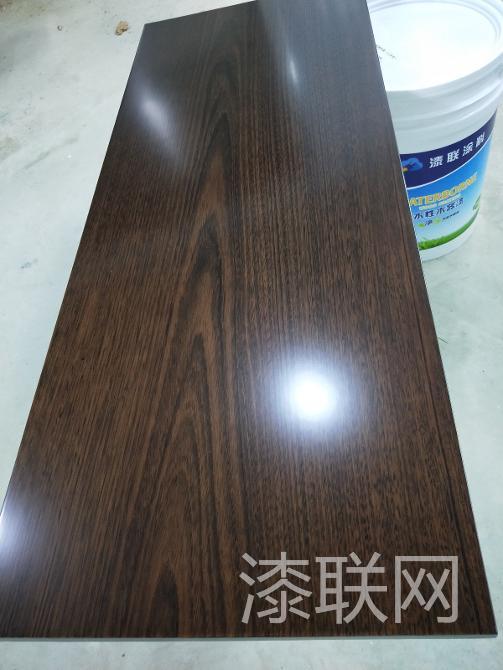

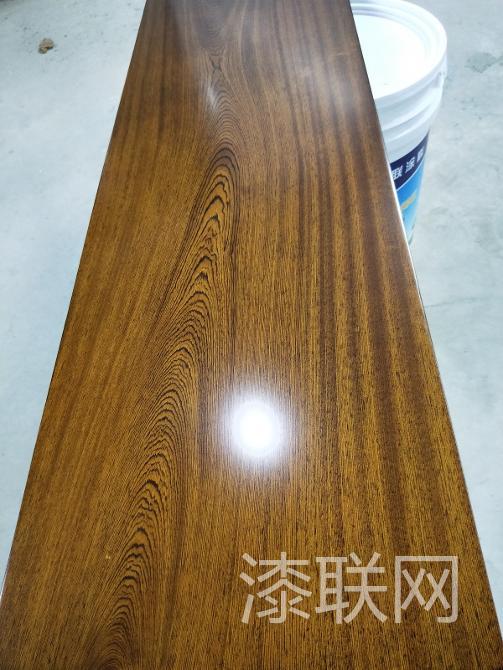

涂装种类：

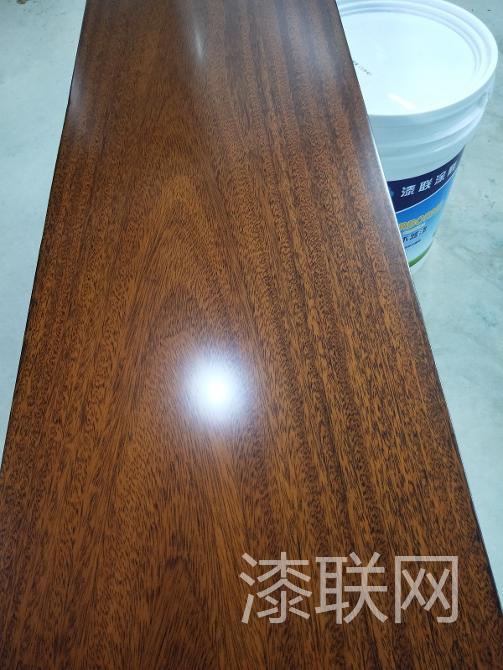

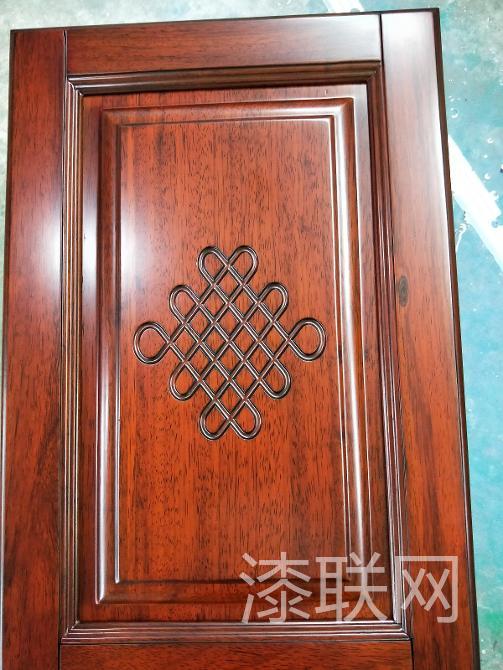

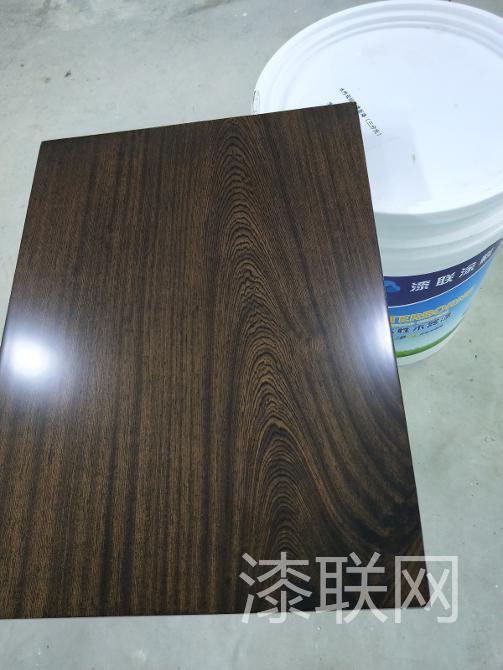

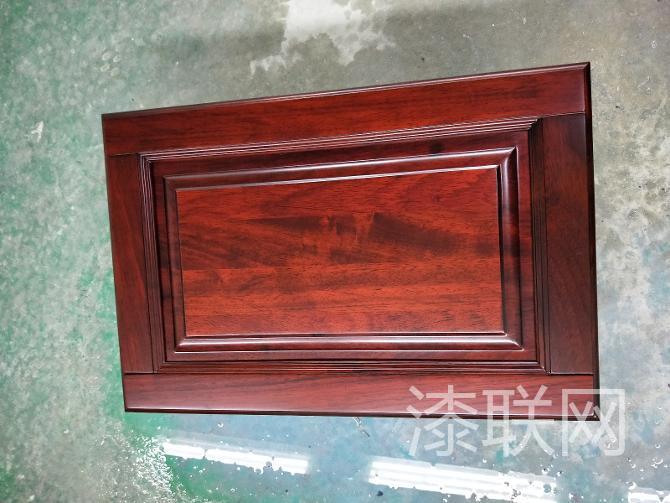

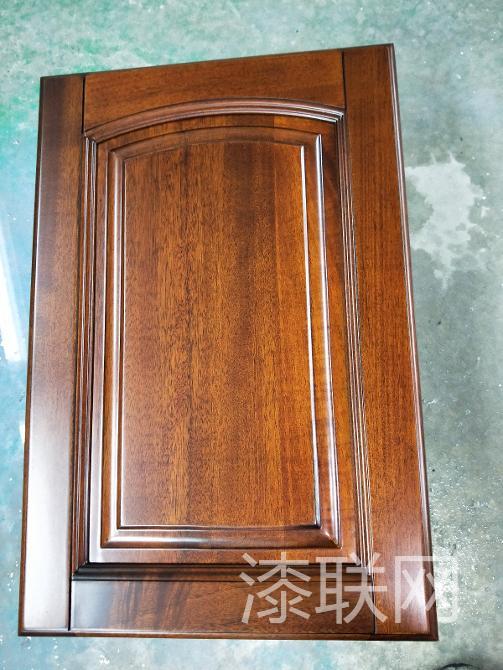

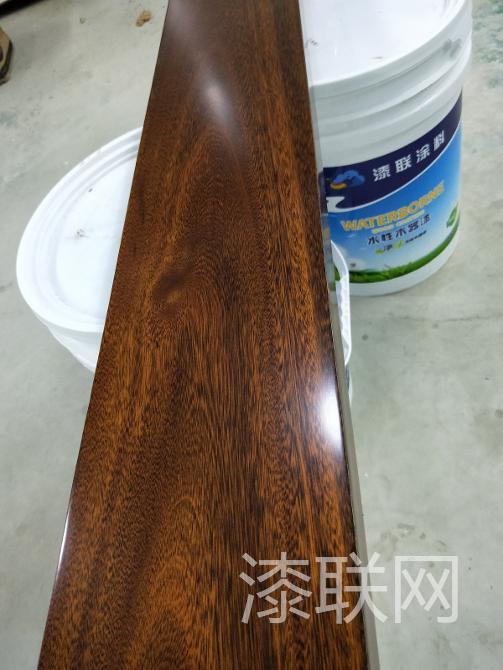

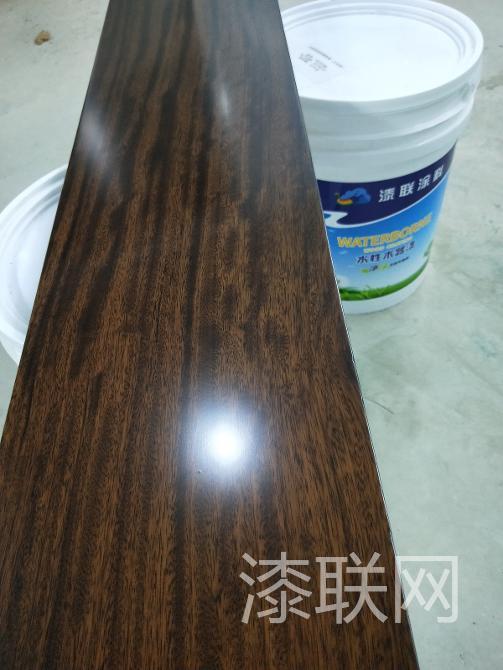

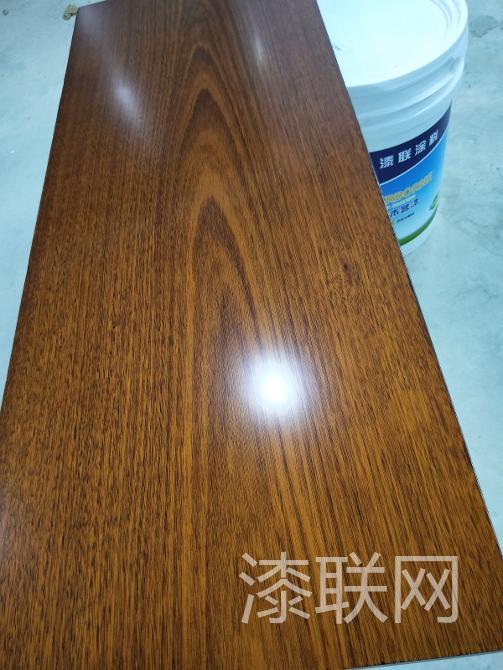

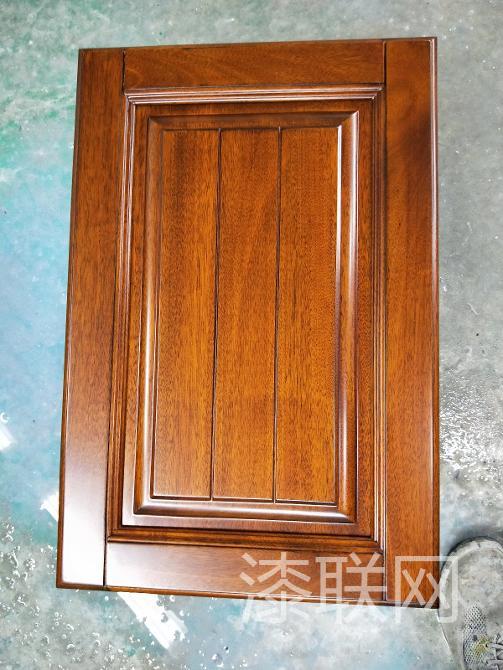

一、双组份水性透明全封闭

1、白胚打磨

240/320目砂纸打磨

2、双组份防涨筋搽色宝

QL704A主剂+QL704B固化剂，1:1调配，搅拌后再加水性色精调色搽涂，大订单可先将A组调色，使用时再加B组固化剂，用多少加多少，全湿搽涂，渗透到木材内部，表面收干净，活化期4小时可用，隔夜干燥后不会起毛刺也不会涨筋，不需要打磨直接再做下一道工序。一公斤混合液搽涂15个平方+。

3、水性透明调色填充剂

WTJ002A水性透明填充剂加水性格丽斯色浆调色，如果粘度偏高，可以加5-10%的清水兑稀。均匀湿搽涂，表面收干净，只留导管，待干4小时后再喷水底。

4、双组份水性清底

SQD078B主剂+H80水性固化剂：+水：1：0.1：0.05-0.1，先将主剂跟固化剂1：0.1搅拌均匀，然后根据当天的温湿度加水5-10%搅拌，均匀湿喷一个半十字，不可一次性厚涂，以免起痱子或者发蒙，为防后期漆膜塌陷，待干6小时以上，一公斤混合液喷涂5-6 个平方。

5、水性底漆打磨

320#400#砂纸打磨，注意不可打穿底搽色，以免影响防涨筋效果。

6、双组份水性清底

SQD078B主剂+H80水性固化剂：+水：1：0.1：0.05-0.1，先将主剂跟固化剂1：0.1搅拌均匀，然后根据当天的温湿度加水5-10%搅拌，均匀湿喷涂一个半十字，不可一次性厚涂，以免起痱子或者发蒙。为防后期漆膜塌陷，第二次水底最好隔夜待干再打磨。【有经验的油工都知道，就算是PU油漆，重涂时间太短也会导致后期的漆膜导管塌陷】，一公斤混合液喷涂5-6 个平方。

7、水性底漆精细打磨

320#400或者600#砂纸精细打磨

8、水性修色

JGX5164修色液加水性色精调色，参照色板均匀修色，待干10分钟。

9、双组份水性三分光清面【或者其它光泽】

SQM0783B主剂加H89水性固化剂，1:0.08调配，根据当天的温湿度可以加水5-10%，静置15分钟后粘度会下降20秒左右，均匀湿喷涂一个半至两个十字即可，待干36个小时以上再包装。一公斤混合液可以喷涂6-7个平方。

注：断面跟端头容易吸黑的地方先搽一次不调颜色的透明搽色宝，然后再全面搽色，以防断面跟端头吸黑。隔夜干燥固化后不打磨直接喷水底不会涨筋，为防后期导管塌陷，底漆需要干燥彻底，底漆重涂不可喷太急，最好一天喷一次水性底漆，浅木眼材质两底一面就能全封闭，大导管深木眼材质需要增加一次水性底漆，或者两天喷三遍水性底漆。干燥时需要通风。湿度低于百分之六十，温度高于18度都能自然干燥，湿度低于百分之四十，需要辅助加湿，以免快干。强烈推荐使用恒温恒湿一体机做干燥，湿度设定在55%。温度设定在22度即可。

二、UV底木门做漆联双组份水性面工艺

虽然UV底双组份水面工艺比较安全，不容易脱漆，但为了防范脱漆风险，不管谁家的UV底漆，在大批量做UV底水面之前，都要测试一下水面的附着力问题，确认万无一失后再大批量施工。

。1、uv底精细打磨，

最后的砂纸至少要砂到400目或者600#。

2、GX5160 水性修色液

使用漆联水性色精调色，参照样板均匀湿修色。本水性修色快干清透、看颜色方便，修色后即可湿碰湿喷水面，不会花色，附着力很好。

3、SQM0783A 水性双组份透明面漆（三分光）

或者其他光泽。搭配漆联H78/或者H80 水性固化剂10-15% 搅拌均匀，加水量不要超过水性固化剂的量，均匀喷涂一个半至两个十字即可。待干至隔天打包。

注：uv底水面也可使用漆联TQM9803单组份水性清面加2%交联剂使用，干燥后漆膜可以耐100度开水不发白。也可做一次UV底，然后喷涂一次双组份水性底漆，再打磨做水性修色，然后才喷水面，这种工艺更安全，附着力更好。

涂装种类

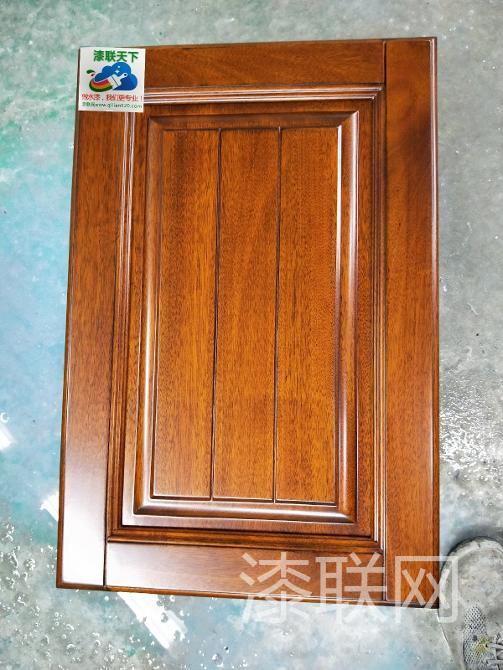

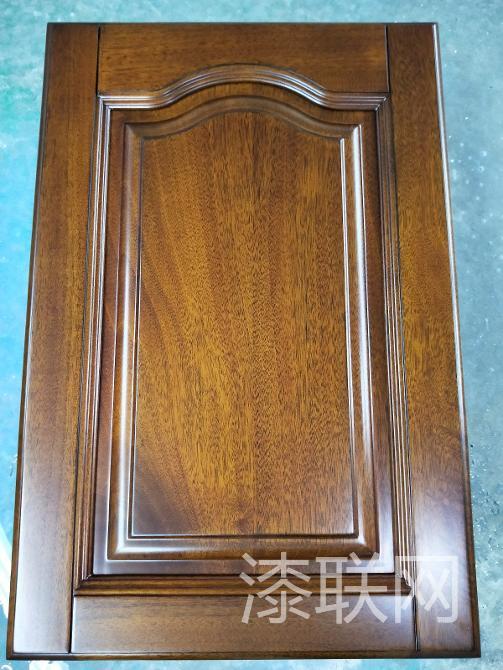

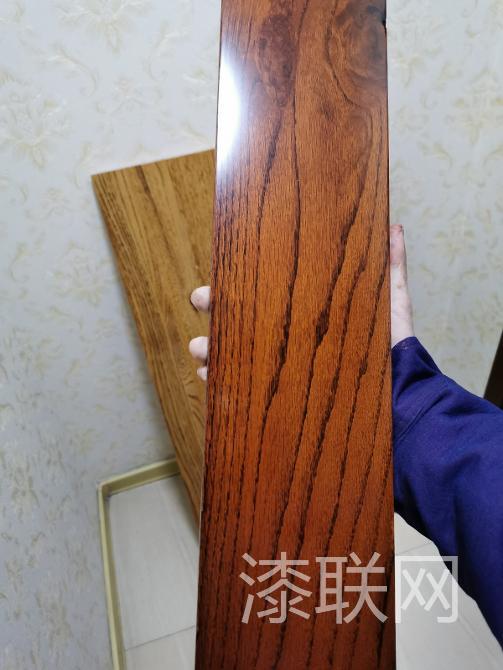

三、水性双组份透明开放漆：

适合做开放漆的木材。

砂纸要求：白茬打磨至240-320#砂纸，必要时导管可以喷砂或者拉丝后再打磨，

1、双组份防涨筋透明搽色宝，

 QL704A主剂+QL704B固化剂，1:1调配，根据客户需要可以加水性色精调色，{大批量订单先将A组调色，不使用不加B组，使用时用多少加多少，以免浪费。} 全湿搽涂，让木材吸收，表面收干净，活化期4小时可用，干燥固化后不会起毛刺也不会涨筋，一公斤混合液可以搽涂15+平方。隔夜待干。

2、双组分水性透明清底，

SQD078B主剂+H80水性固化剂：+水：1：0.1：0.05-0.1，先将主剂跟固化剂1：0.1搅拌均匀，然后根据当天的温湿度加水5-10%搅拌，均匀湿喷一个十字或者一个半十字。一公斤混合液可以喷涂6-7个平方。

3  水性底漆精细打磨

400#砂纸精细打磨

4、水性修色，JGX5164修色液加水性色精调色，参照色板均匀修色，待干10分钟。

5、双组分水性透明清面三分光

SQM0783B主剂加H89水性固化剂，1:0.08调配，根据当天的温湿度可加水5-10%，湿度大无需加水，静置15分钟待粘度下降到正常粘度后、均匀湿喷涂一个十字至一个半即可，半开放效果一公斤混合液可以喷涂7-8个平方。待干24小时以上再打包。

注：如果需要做8-9分封闭的水性漆涂装效果，喷涂两次双组份水性底漆即可，每次喷涂一个十字，一公斤混合液每次喷涂7个平方左右。

涂装种类

四、水性单组份透明半开放工艺

 1、   白胚打磨

240/320目砂纸精细打磨

2、  搽色宝搽色、

 QLG604A 单组份搽色宝加水性色精调色  全湿搽涂，表面收干净，断面先搽一次透明搽色宝再搽色，干燥后有一定的防涨筋效果，不打磨直接喷单组份水性透明封闭底。【也可直接使用双组份防涨筋搽色宝，防涨筋效果更好】

3  、 单组份抗涨筋水性透明封闭底。

TFD1900A 单组份抗涨筋水性透明封闭底。 搅拌后均匀喷涂一个十字，待干5小时。

4  、  水性封闭底漆打磨

400#砂纸打磨  注意不可打穿底，以免影响防涨筋效果

5   、单组份水性特清底

 TQD1800 单组份水性特清底均匀湿喷涂一个十字，待干6小时以上。

6 、   水性底漆打磨

400#600#砂纸精细打磨   注意不可打穿底漆

7  、 水性修色

  GX5160 水性修色修色液加水性色精调色，参照色板修色，本修色液比较快干，可以湿碰湿喷水性清面漆

8   、 水性特清透明面漆（三分光）

 TQM9803 水性特清透明面漆（三分光）  均匀湿喷涂一个十字，搭配N81交联剂2%，漆膜干燥后可以耐100度开水烫不发白，硬度比一般的单组份水漆都要好，手感爽滑。

注; 如果使用双组份搽色宝搽涂底色，就无需喷单组份水性透明封闭底，直接喷单组份特清底漆就行，喷两次，不可厚涂，中间干燥后打磨修色喷单组水面。如果是做本色，可以直接使用双组份透明搽色宝搽一次，干燥后喷涂两次单组份水性清底，中间打磨两次，再喷涂一次单组份水性清面即可。

涂装种类

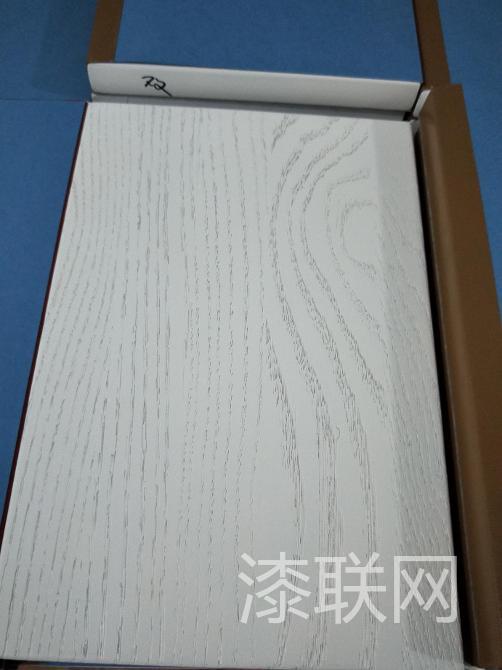

五、红橡实木水性双组份全开放白

关于红橡实木做水性全开放白漆，由于红橡实木含单宁酸，而单宁酸溶于水，加上漆膜不能厚，曾经很多厂家都遇到过木材局部单宁酸吐黄的问题，有些厂家也为此赔了不少钱，笔者也测试了多种方法做水性开放白，总结了丰富的经验，不会出现单宁酸吐黄的问题，前提是必须使用我们提供的配套产品。

1 、白胚打磨

 导管先拉丝，然后320/400目砂纸精细打磨，由于后面白底打磨只有一次，白茬务必打磨到400砂纸，吹灰干净。

2、双组份透明搽色宝，

QL704A主剂+QL704B固化剂，1:1调配，全湿搽涂，让木材充分吸收，表面收干净，活化期4小时可用，隔夜干燥固化后不会起毛刺也不会涨筋，有封闭木材单宁酸的作用，如果需要导管完全不露黑，干燥后也可搽一次水性白色格丽斯，待干后再喷双组份水性开放白底。

3、双组份水性开放白底

SBD5700 水性双组份开放白底漆+H80水性固化剂+水,=1:0.1:0.05-0.1， 先将主剂跟固化剂搅拌均匀，然后按照当天的温湿度加水5-10%搅拌均匀，左右交叉湿喷涂一个十字或者一个半十字，以免导管里面喷不进白底。但也要注意不要臃肿，导管里面需要干净自然不阻断。

为了更好的防单宁酸吐黄，最好待干半天或者隔夜再打磨才喷双组份水性白面

4、开放白底打磨

400/600#砂纸精细打磨，注意局部白底不可打穿

5、水性双组份哑光白面三分光

SBM5603 水性双组份白面漆+H80水性固化剂+水，1;0.1:0.1， 先将主剂跟固化剂搅拌均匀，然后按照当天的温湿度加水10%左右搅拌，均匀湿喷涂一个十字，如局部有打穿白底，请用杯枪在打穿的局部先补一次双组份开放白底，然后再整体喷水性双组份白面。切记不要太臃肿，但是一定要湿膜一次性流平成膜，以免影响手感，需要保留导管的开放度。待干一天后再包装。此工艺如果搭配我们的产品不会有问题，因为我们的双组份透明搽色宝、水性双组份开放白底，水性双组份白底都有防单宁酸功能，相当于有三道关卡阻碍单宁酸，所以不会有水性白漆吐黄的风险。

注：如果做水性半开放白漆，请在双组份水性开放白底之前先喷涂一次漆联SQD078B水性双组份清底即可，这样又加多了一次防单宁酸的保护，防护效果更好更安全。

涂装种类

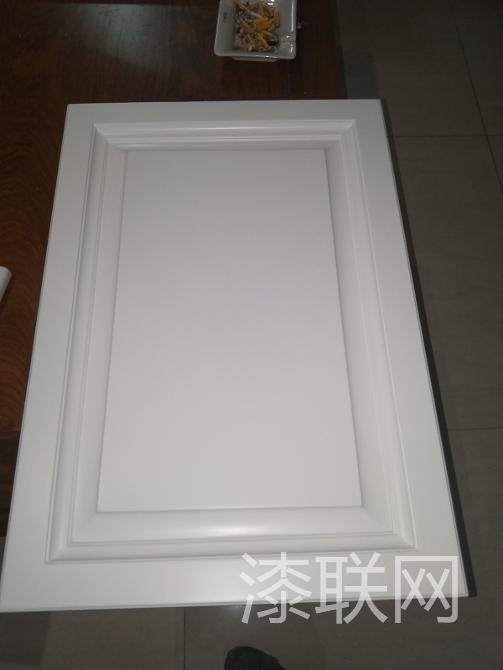

六、水性双组份高硬白漆全封闭

底材种类：橡胶木实木等材质

1、 白胚打磨 ，

240/320目砂纸精细打磨

 2、 双组份透明搽色宝，

QL704A主剂+QL704B固化剂，1:1调配，全湿搽涂，让木材充分吸收，表面收干净，活化期4小时可用，隔夜干燥固化后不会起毛刺也不会涨筋，有封闭木材单宁酸的作用。

3 、水性透明填充剂

，WTJ002A水性透明填充剂搅拌后直接湿搽涂，将水性透明填充剂揉进导管，表面清理干净，待干4小时即可。 也可直接做刮涂，填充效果更好，干燥后无需打磨直接喷涂水性白底。

4 、水性双组份填充白底

水性双组份填充白底 SBD5700A， 主剂+水性固化剂H80+水，1:0.08:0.05-0.1调配，先将主剂跟固化剂搅拌均匀，然后按照当天的温湿度加水5-10%搅拌均匀，均匀湿喷涂一个半十字即可，待干6小时以上。

5 、水性白底漆打磨 ，

400#砂纸打磨

6、 水性双组份填充白底 ，

水性双组份填充白底 SBD5700A 主剂+水性固化剂H80+水，1:0.08:0.05-0.1 ，先将主剂跟固化剂搅拌均匀，然后按照当天的温湿度加水5-10%搅拌均匀，均匀湿喷涂一个半十字即可，待干6小时以上。

 7、 水性白底漆打磨，

320#400#600#砂纸精细打磨 切记白底漆不可打穿

8 、双组份水性白面漆3分光泽，

双组份水性白面漆3分光泽，SBM5603 主剂+水性固化剂H80+水：1:0.1：0.05-0.1调配，先将主剂跟固化剂搅拌均匀，然后按照当天的温湿度加水5-10%搅拌均匀，均匀湿喷涂一个半十字或者2个十字即可 ，待干36小时以上再包装。

注：橡胶木实木单宁酸比较重，做水性单组份白漆容易导致局部吐黄，为了安全起见，切记全部使用水性双组份白漆施工

涂装种类：

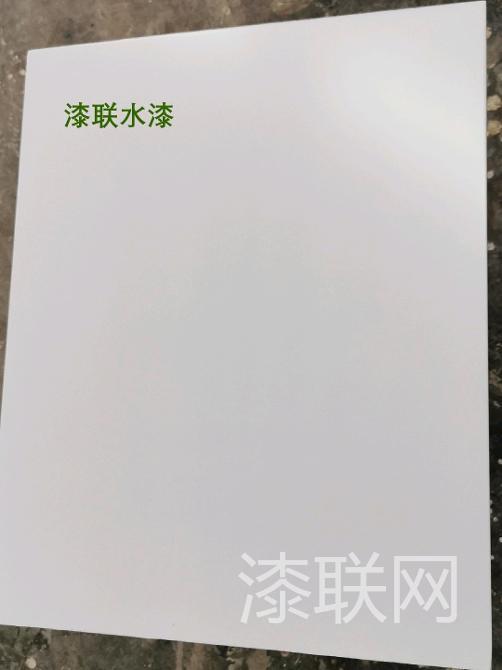

七、密度板做水性单组份全封闭白漆工艺

1、水性单组份透明封闭底漆

TFD1900A 水性单组份透明封闭底漆搅拌均匀后，湿喷涂一个十字，沟槽及断面由于比较吸漆需要加喷，以免漆膜不够。

2、水性封闭漆打磨。

320#砂纸打磨。

3、单组份水性白底漆

WBD003A 水性白底漆搅拌均匀后湿喷涂一个半十字。待干半天。

4、水性白底打磨

320#400#砂纸打磨

5、单组份水性白底漆

WBD003A 水性白底漆搅拌均匀后湿喷涂一个半十字。待干半天。

6、单组份水性白面

搅拌均匀后湿喷涂一个半十字即可。

注：其他各种水性涂装工艺请咨询本文作者唐工13713074090，微信同号

双组份防涨筋搽色宝介绍

施工粘度大约9_11秒。先将水性色精跟主剂调色，使用时加固化剂，1:1，用多少调多少，活化期4小时，直接全湿搽涂、刷涂白茬，表面收干净，如果不需要做底色，就不用加水性色精。

搽色宝能够渗透进木材内部跟木纤维固化成一体，干燥固化几乎连毛刺都没有，还能增加木材的硬度以及防水密度，所以不打磨，干燥后直接喷水性底漆，喷水性底漆百分之百不会涨筋，对于贴木皮的家具，做水性封闭底遇水最容易脱胶起泡、拼缝脱胶，使用这种双组份防涨筋搽色宝，可以完美解决涨筋跟木皮脱胶问题，可以放心使用，干燥固化后木皮根本不会脱胶，脱不了。施工简单，双面可以同时搽涂，易搽易收，颜色均匀，导管效果好。横切面先抹涂一次透明搽色宝再搽色，以免断面吸黑。4小时内记得用完，要不然时间长了会增稠，直至完全固化变硬。夏天待干半天即可，冬天需要隔夜，冬天的烘烤温度不要低于15度，以免固化过慢。
